工作原理:应用霍尔效应的开环(直测式)电流传感器
产品优势:原边与副边高度隔离,线性好,频带宽,响应快,过载能力强,温度特性好,性能稳定和不损失被测电路能量采用可拆卸对开式结构,安装简便等优点。
产品用途:用于测量直流,交流,脉冲电流及其它任意波形电流电压。
产品应用:广泛用于各种变频装置,逆变器、各种电源、电焊机、电力机车、数控机床、电解电镀、暂波器、电动机等需要监测和保护的场所。
微信 扫一扫

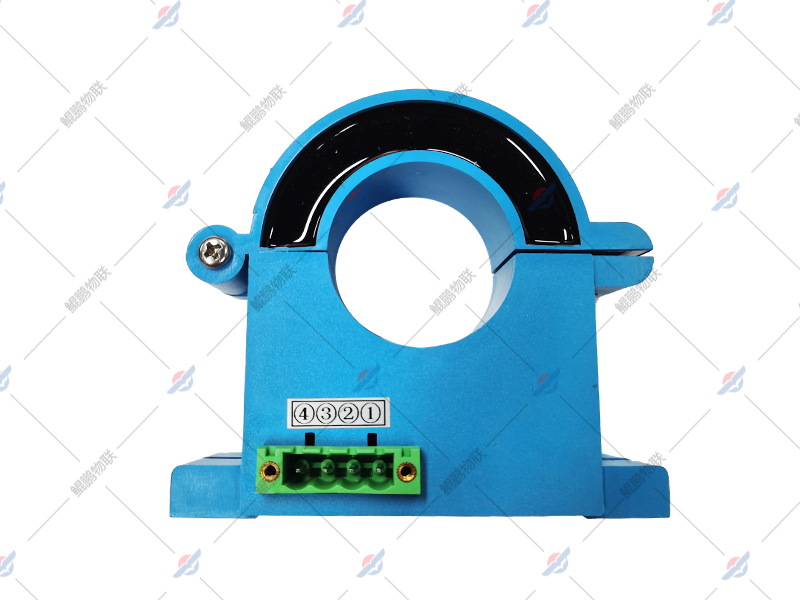

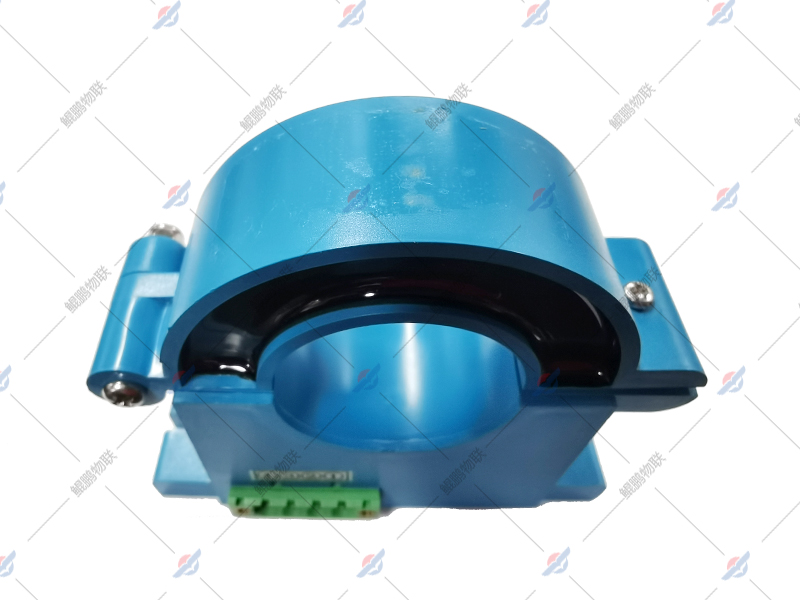

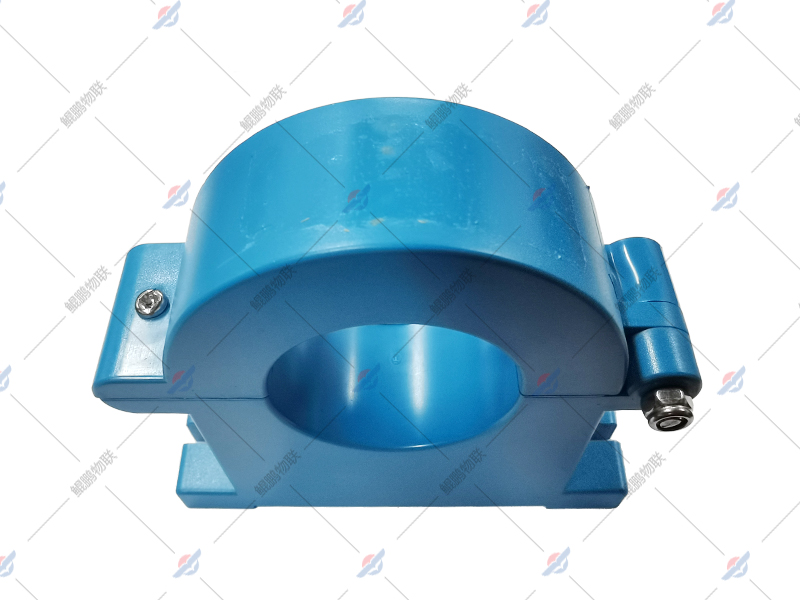

霍尔电流传感器ROC-BAT-L601-100
高灵敏度+强抗干扰性
霍尔电流传感器,是利用霍尔磁平衡原理来完成被测电流信息的感应并将其输出为所需形式信息的一种检测装置,具有灵敏度高、抗干扰性强的特点,广泛用于各种变频装置,逆变器、各种电源、电焊机、电力机车、数控机床、电解电镀、暂波器、电动机等需要监测和保护的场所。
工作原理:应用霍尔效应的开环(直测式)电流传感器
产品优势:原边与副边高度隔离,线性好,频带宽,响应快,过载能力强,温度特性好,性能稳定和不损失被测电路能量采用可拆卸对开式结构,安装简便等优点。
产品用途:用于测量直流,交流,脉冲电流及其它任意波形电流电压。
产品应用:广泛用于各种变频装置,逆变器、各种电源、电焊机、电力机车、数控机床、电解电镀、暂波器、电动机等需要监测和保护的场所。
安装方式:平面螺钉固定,可拆卸对开式结构
额定输入:50A;100A;200A;300A;500A;800A;1000A; 1500A;2000A;用户指定
额定输出: 1V,5V, 10V, DC0^ 20mA, DC4~ 20mA, RS485输出;(跟随输出,平均值输出,真有效值输出),开关量输出(继电器,晶体管高低电平,光耦) ;用户指定
辅助电源: DC+5V ;DC+12V;DC+15V;DC+24V;DC±12V;DC±15V;DC3.3V;宽电压-DC12~ 36V, DC15~ 36V ;DC6.5~ 36V ;用户指定
响应时间:<20uS(跟随输出);<250mS(平均值,真有效值输出)
负载能力:电压输出-5mA;电流输出-6V
准确度:0.5%;1.0%
过载能力: 2倍标称输入,可持续
隔离耐压: 3KV/50Hz/2mA/1Min
失调电压:≤20mV
温度漂移:≤200PPM/° C(补偿后)
di/dt跟随精度:>50A/μS (跟随输出)
线性度: 0.5%
频带宽度: DC^ 20KHz
消耗电流: <25mA+输出电流
工作温度: -20° C ~+80° C
存储温度: -25° C~ +85° C
