高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中,甚至有的监测点还处在密闭的空间中,由于强电磁噪声和高压绝缘、空间的限制等问题,通常的温度测量方法无法解决这些问题而无法使用。
我公司设计的电气无线测温系统装置采用无线电波进行信号传输。传感器安装在高压设备上,与接收设备之间无电气连接,因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
系统具有极高的可靠性和安全性,且价格相对低廉,可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据,实现了高压设备热故障预知维修。
无线测温主机是一款集温度传感器工作状态的监测、现场温度显示,报警提示和输出,事件记录及数据记录于一体的现场温度监测仪,并可修改现场无线温度传感器的地址等参数。

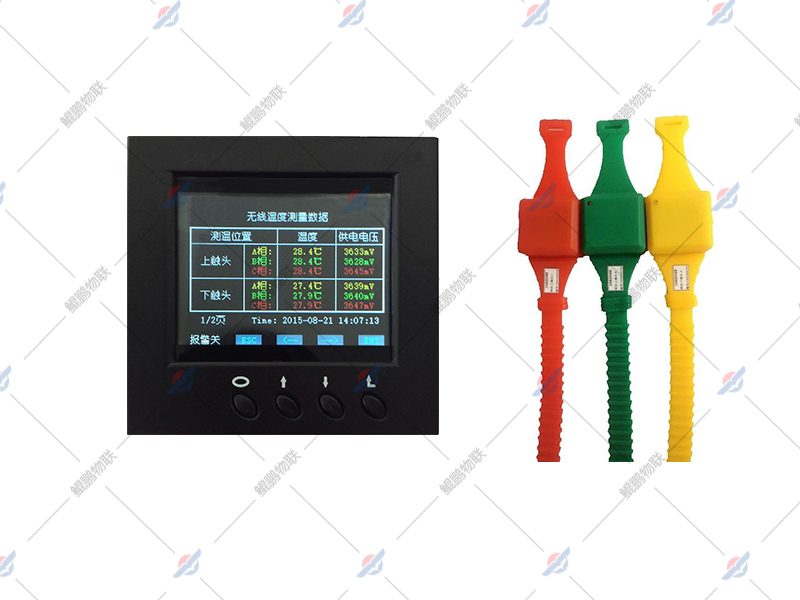

产品图示

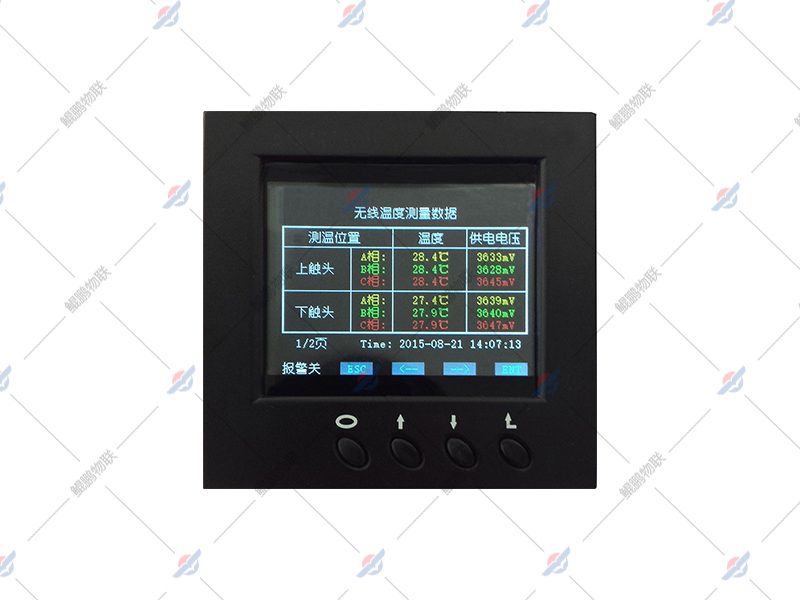

【无线测温主机】技术参数无线参数
| 无线频率 | 433MHz |
管理无线传感器数量 | ≤24 只 |
通讯参数 | 通讯接口 | RS485 通讯接口,通讯距离≤1200m(不加中继) |
主机组网数量 | ≤128 只 |
通讯规约 | Modbus 规约《无线测温系统通讯协议》 |
波特率 | 1200、2400、4800、9600、19200 bps 可选 |
报警默认参数 | 温度报警值 | 上限值:+90℃,下限值:-20℃ |
温度告警值 | 上限值:+60℃,下限值:-10℃ |
告警电压值 | 2700mV |
继电器干接点参数 | AC220V/5A(1 组无源常开/常闭触点) |
工作电压 | AC85~265V/DC110~370V |
整机功耗 | ≤5VA |
工作温度 | -10℃~+70℃ |
工作湿度 | ≤90%RH,不结露,无腐蚀 |
海拔 | ≤2500 米 |
防护等级 | IP20 |
绝缘电阻 | ≥100MΩ(温度在 10~30℃,相对湿度小于 80%) |
安装方式 | 嵌入式安装 |
无线温度传感器用于测量高压带电物体表面或接点处的温度,如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等 组成(如下图所示)。传感器将采集到的温度信号通过无线网络发送到无线测温主机。

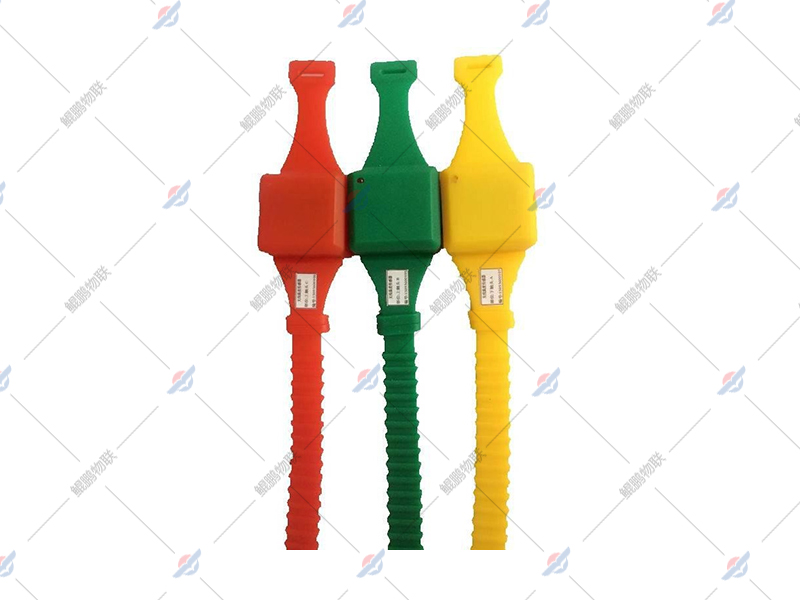

产品图示
【无线温度传感器】技术参数
温度测量范围 | -25~+200℃ |
测量精度 | ±1℃(0~75℃),±2℃(-20~150℃) |
温度采样频率 | 默认 1 分钟 |
无线频率 | 433MHz |
无线传输距离 | ≤200米(433MHz) |
电池使用寿 | 8 年 |
安装方式 | 捆绑式 |
外形尺寸 | 主体尺寸:38mm*35mm*24mm;表带总长:385mm |
